1、地面

篮球专用运动地板

篮球专用运动地板三维示意图

☉点击看清晰大图

1、设计时应考虑地板下通风，并在施工图中绘出地板通风箅子和龙骨骨通风阵位置及大样；

2、粘结用胶需选用运动用木地板专用胶粘剂

3、详细技术参数见厂家资料

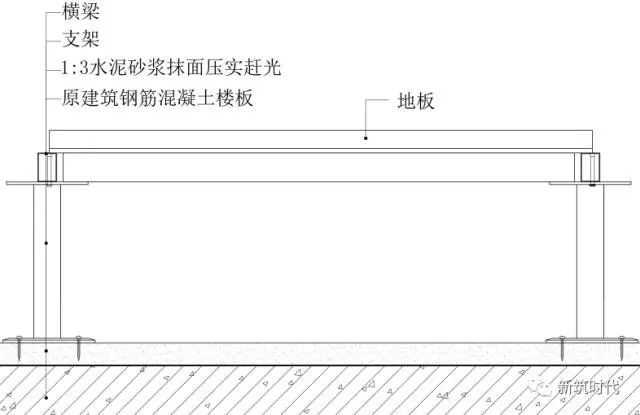

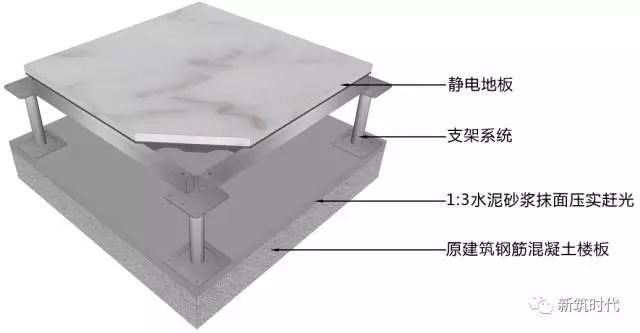

网络地板安装

静电地板安装三维示意图

☉点击看清晰大图

1、原建筑钢筋混凝土楼板

2、1:3水泥砂浆找平

3、1:3水泥砂浆抹面压实赶光,干后卧铜条分格（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）

4、可调节支架系统

5、静电地板

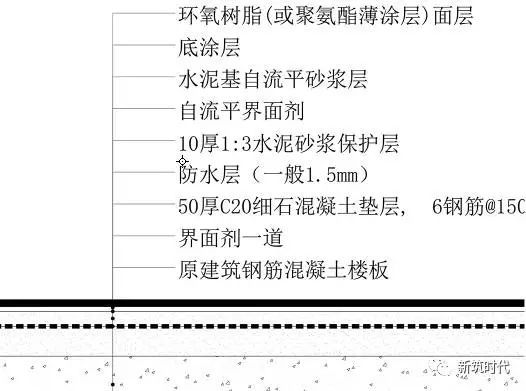

自流平做法

自流平做法三维示意图

☉点击看清晰大图

1、原建筑钢筋混凝土楼板

2、50厚C10细石混凝土垫层,Φ6钢筋@150

3、20厚1:3水泥砂浆找平层

4、1.5厚JS或聚氨酯涂膜防水层

5、10厚1:3水泥砂浆保护层

6、20厚1:3水泥砂浆找平层

7、自流平界面剂

8、水泥基自流平砂浆层

9、底涂层

10、环氧树脂(或聚氨酯薄涂层)

地沟做法

地沟做法三维示意图

☉点击看清晰大图

1、最低处增加暗藏地漏且有暗沟防止第 二层防水渗满

2、原建筑钢筋混凝土楼板

3、∮50 水管，丝扣固定

4、20厚1:3水泥砂浆找平层

5、1.5厚JS或聚氨酯涂膜防水层(一次防水)

6、10厚1:3水泥砂浆防水保护层(一次防水)

7、灰砖砌筑水沟一次防水完成后做防水保护(厚度

依现场实际)

8、30厚1:3水泥砂浆找平层

9、1.5厚JS或聚氨酯涂膜防水层(二次防水)

10、30厚1:3水泥砂浆粘结层

11、10厚素水泥膏

12、防滑砖

13、1.5厚不锈钢

14、20厚不锈钢防滑格栅

15、10厚1:3水泥砂浆防水保护层

16、20厚1:3水泥沙浆粘结层

17、地砖(8~12厚,干水泥擦缝)(找坡)

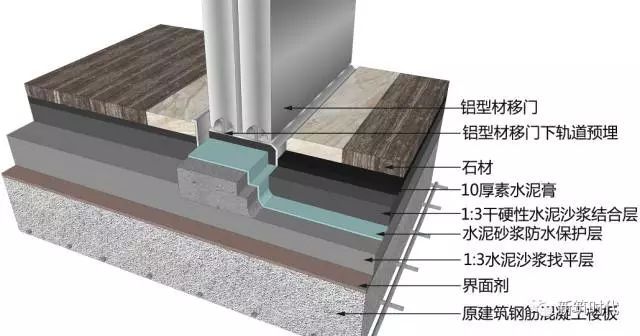

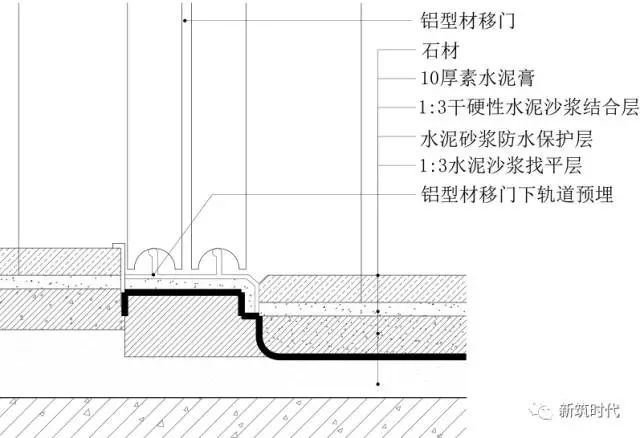

铝型材轨道门槛制作

铝型材轨道门槛制作三维示意图

☉点击看清晰大图

1、原建筑钢筋混凝土楼板

2、1:3水泥沙浆找平层

3、改性沥青防水层,水泥砂浆防水保护层

4、1:3干硬性水泥沙浆结合层

5、10厚素水泥膏(黑/白水泥膏)

6、铝型材移门下轨道预埋

7、石材(六面防护)

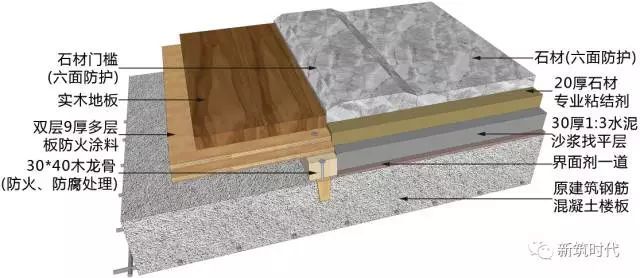

木地板+门槛石+地砖工艺

木地板+门槛石+地砖工艺三维示意图

☉点击看清晰大图

2、吊顶

风口与金属板相接

风口与金属板相接三维图示意图

☉点击看清晰大图

工艺说明：

1、根据图纸确认风口的大小和位置

2、根据开好的风口与吊顶的高度确认帆布的大小长短

3、安装空调系统风管

4、龙骨的安装

5、风口的安装

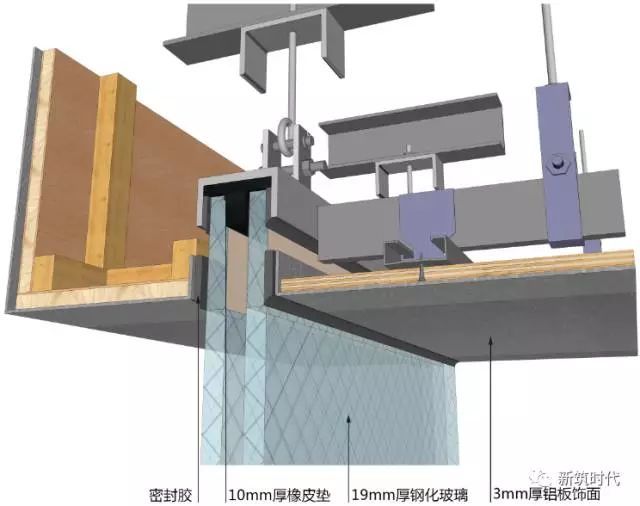

玻璃隔断与铝板相接

玻璃隔断与铝板相接三维图示意图

☉点击看清晰大图

工艺说明：

1、在顶棚和地面弹出玻璃隔断的位置线

2、安装固定下部的锚固件

3、再完成隔断上部的安装

4、中间填满橡皮垫或填充剂

5、最后用密封胶密封

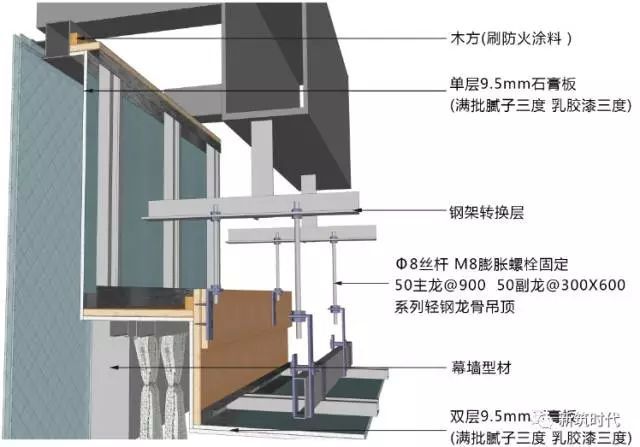

窗帘盒与玻璃幕墙相接

窗帘盒与玻璃幕墙收口节点三维图示意图

☉点击看清晰大图

工艺说明：

1、龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍

2、50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm

3、18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定

4、9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定

5、满批耐水腻子三度

6、乳胶漆涂料饰面

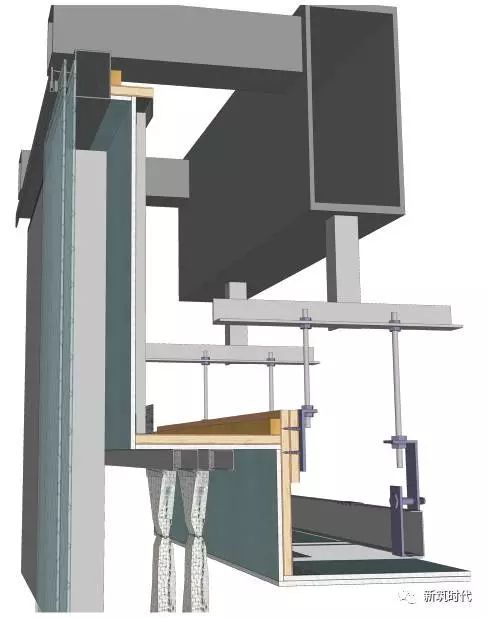

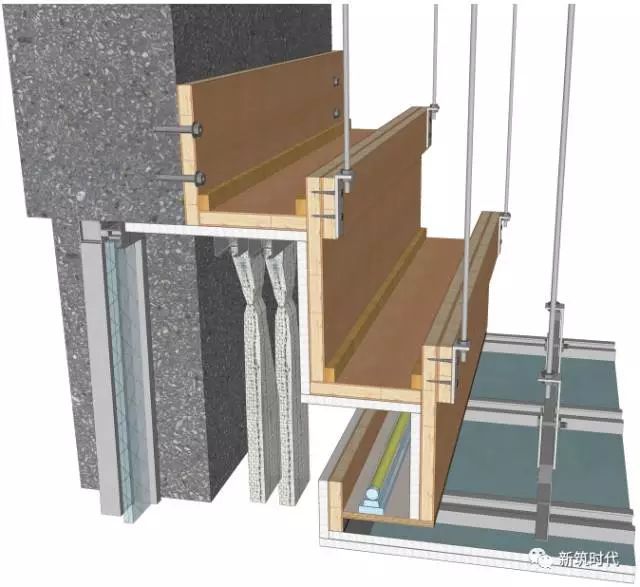

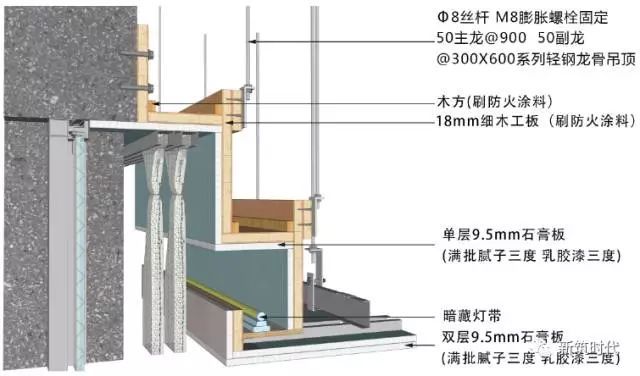

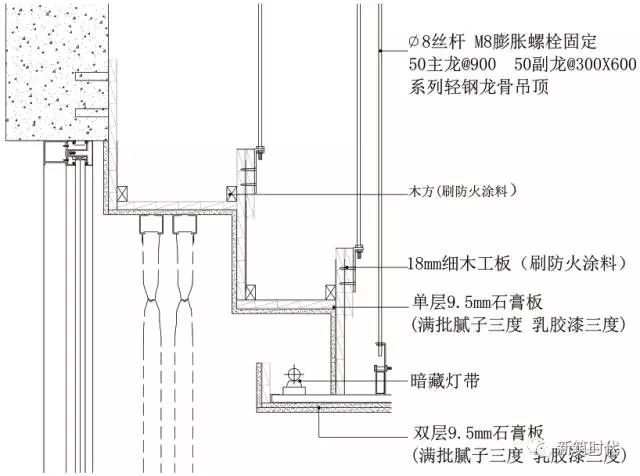

暗藏灯带窗帘盒

暗藏灯带窗帘盒三维图示意图

☉点击看清晰大图

工艺说明：

1、龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍

2、50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm

3、18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定

4、9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定

5、满批耐水腻子三度

6、乳胶漆涂料饰面

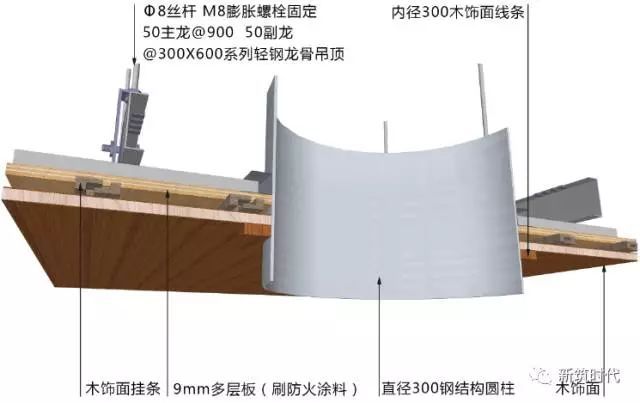

木饰面与钢结构圆柱相接

木饰面与钢结构圆柱相接三维图示意图

☉点击看清晰大图

工艺说明：

1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；

2.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；

3.9mm厚多层板刷防火涂料三度，用自攻螺丝与龙骨固定；

4.木饰面采用挂条固定；

5.加工定制内经300mm，外径350mm成品木饰面线条，与木饰面固定

纸面石膏板与钢结构圆柱相接

纸面石膏板与钢结构圆柱相接三维图示意图

☉点击看清晰大图

工艺说明：

1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；

2.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；

3.加工定制成品石膏线条，内经300mm，外径450mm,预留20*10的凹槽；

4.9.5mm厚纸面石膏板与成品石膏线条用自攻螺丝与龙骨固定；

5.满批耐水腻子三度；

6.乳胶漆涂料饰面；

注意：留20*10的凹槽

3、墙面

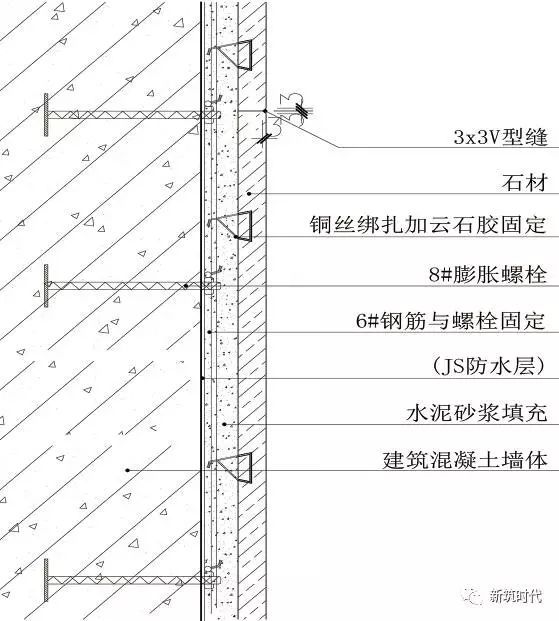

石材与混凝土墙相接

石材与混凝土墙相接三维示意图

☉点击看清晰大图

工艺说明：

1.墙面做JS防水层;

2.选用石材18mm,均经过六面防护、晶面处理;

3.塑造石材造型，上下口做3mm倒角;

4.石材安装前进行打眼，方便铜丝固定(上下共4个眼）;

5.钢筋与石材固定;

6.土建墙体固定膨胀螺栓;

7.钢筋于螺栓固定，钢筋成网状;

8.铜丝栓绑与钢筋网;

9.石材与墙体之间填充水泥砂浆，即灌浆。

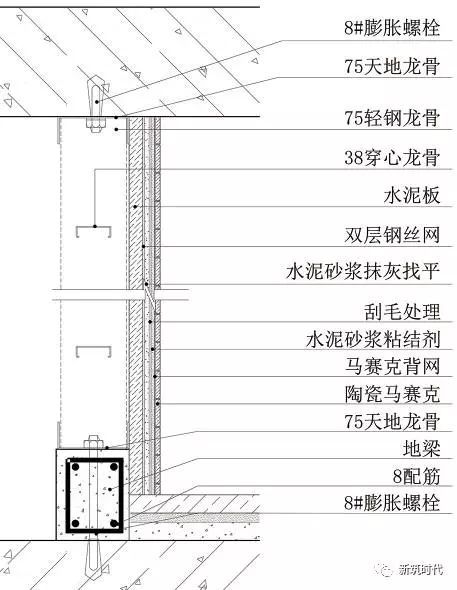

陶瓷马赛克隔墙工艺做法

陶瓷马赛克隔墙工艺做法三维示意图

☉点击看清晰大图

工艺说明：

1.选用马赛克，表面平整、尺寸正确、边棱整齐。

2.上下固定75天地龙骨，上38穿心龙骨完成基层施工。

3.固定水泥板，上双层钢丝网。

4.水泥砂浆抹灰找平处理，一定保证平整度。

5.刮毛处理，保证粘结层的附着力。

6.铺贴马赛克，完成施工。

7.揭纸、调缝、擦缝。

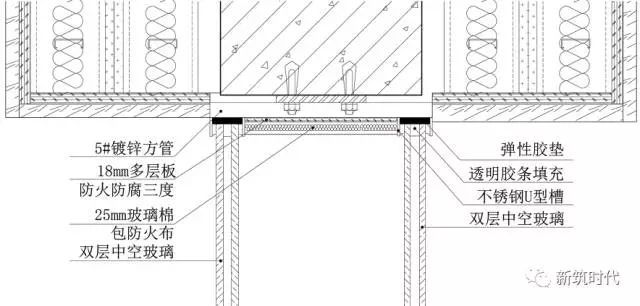

玻璃窗户与墙面相接

玻璃窗户与墙面相接三维示意图

☉点击看清晰大图

工艺说明：

1.玻璃物料选样，无划痕，无损伤。

2.钢架基层预埋。

3.U型槽的焊接安装。

4.弹性胶垫填充。

5.安装玻璃，透明胶条填充。

6.收口处3mm打胶处理。

7.清理，保护。

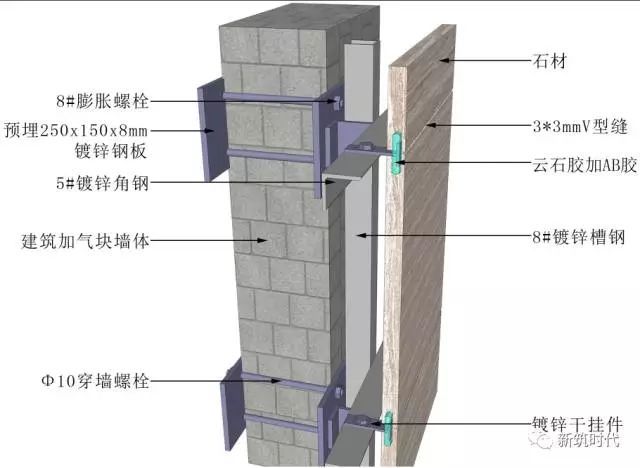

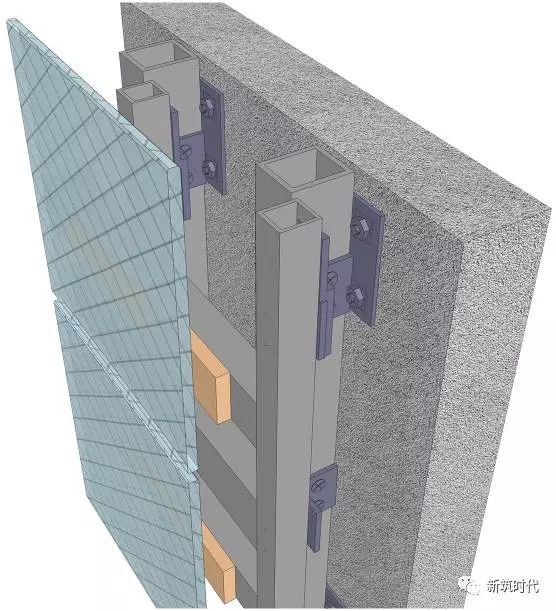

加气块墙石材干挂

加气块墙石材干挂三维示意图

☉点击看清晰大图

工艺说明：

1.选用石材18mm,均经过六面防护、晶面处理。

2.塑造石材造型，上下口做3mm倒角。

3.加气块墙体固定镀锌钢板，一般用8#穿墙螺栓固定。

4.在干挂件无法满足造型的需求下，采用满焊5#角钢转接件，以调整完

成面与墙体的间距。

5.满焊8#镀锌槽钢竖向。

6.满焊5#镀锌角钢横向龙骨。

7.固定不锈钢干挂件。

8.固定不锈钢干挂件,AB胶固定石材，完成安装。

9.近色云石胶补缝，水抛晶面。

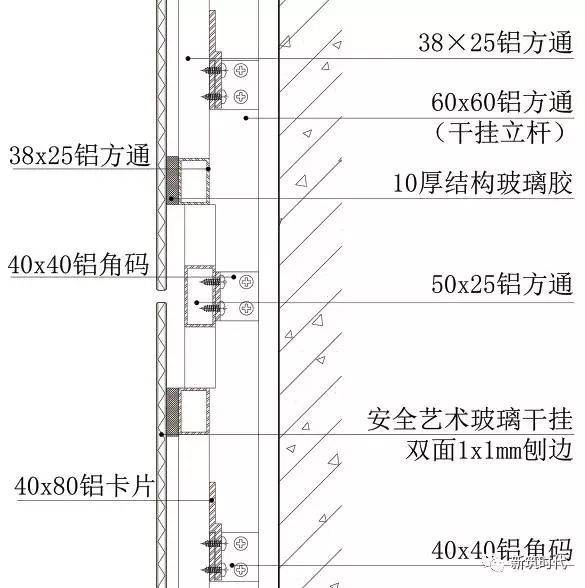

艺术玻璃与墙面相接做法

艺术玻璃与墙面相接做法三维示意图

☉点击看清晰大图

工艺说明：

1.玻璃物料选样，无划痕，无损伤。

2.钢架基层预埋。

3.钢架基层焊接。

4.使用结构胶安装艺术玻璃。

6.安装完成，清理，保护。

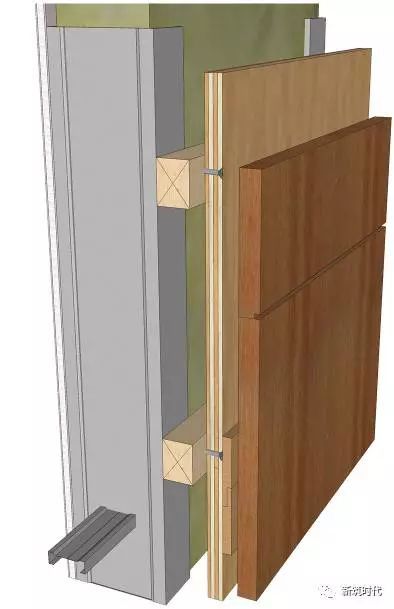

木龙骨干挂木饰面墙面做法

木龙骨干挂木饰面墙面做法三维示意图

☉点击看清晰大图

工艺说明：

1.30*40mm木龙骨中距300mm，刷防火涂料三度,用钢钉与木桢固定，

木桢固定在混凝土墙体内。

2.12mm厚多层板基层找平处理，用钢钉与木龙骨固定,刷防火涂料三度。

3.木挂条中距300mm，用枪钉与多层板固定,木挂条背面刷胶,且刷防火

涂料三度。

4.木挂条背面刷胶与木饰面用枪钉固定。

5.木饰面卡件安装，木饰面平整度调整。

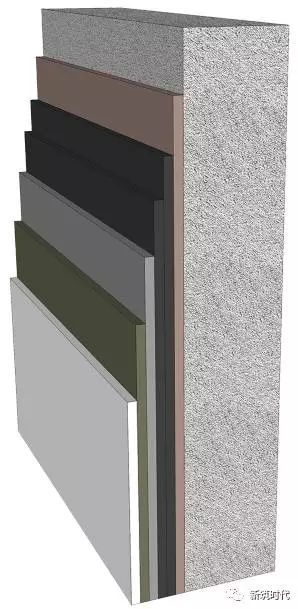

混凝土隔墙乳胶漆类做法

混凝土隔墙乳胶漆类做法三维示意图

☉点击看清晰大图

工艺说明：

1.混凝土隔墙表面清除干净,墙面滚涂界面剂一遍，素水泥浆一道内掺水重

3％～5％的108胶。

2.10厚1:0.3:3水泥石灰膏砂浆打底扫毛

3.6厚1:0.3:2.5水泥石灰膏砂浆找平层

4.满刮三遍腻子(内掺水重3％～5％的108胶)

5.封闭底涂料一道,待干燥后找平、修补、打磨

6.第三遍涂料滚刷要均匀，滚涂要循序渐进，最好采用喷涂。
