水泥砂浆地面起砂原因分析
1.水灰比配制不当
（1）水灰比过小，致使水泥用量较多，砂浆比较干硬，施工困难，破坏了面层强度。
（2）水灰比过大。为增强混合料和易性，随意加大水灰比，致使水泥用量过少，表面产生泌水现象，砂浆强度降低，面层不耐磨，在其表面行走后出现松散的水泥灰，产生起砂现象。
2.原材料不符合要求
（1）水泥强度等级低，使用安定性不合格、过期、受潮、结块的水泥。水泥存放时间过长，保管不善，出现受潮、结块现象，仍用于水泥地面施工，致使水泥活性受影响，导致砂浆面层强度降低；水泥安定性不合格，在凝结硬化时变形过大，大幅降低了整体强度，表面松动，在外力作用下，面层容易脱落、剥离，形成起砂。
（2）砂的粒径过细，含泥量过大。砂的粒径过细，拌和时水灰比增大，降低强度；砂的含泥量过大，减小了单位体积的水泥用量，在拌制时影响粘结力，降低强度，造成表面耐磨性降低，产生起砂现象。
3.搅拌不均匀
砂浆搅拌不均匀，砂浆收缩时浇水，吃水不一，水分过多处容易出现起砂、脱皮现象。
优秀企业推荐
三角形分割线
4.压光时间掌握不当
没有熟悉水泥硬化的基本原理，安排工序不当或底层较干或较湿等，导致地面压光时间过早或过迟。
（1）压光时间过早，由于水泥的水化作用才开始进行，游离水分还比较多，不利于消除表面孔隙和气泡等缺陷，且会使表面扰动，消弱水泥砂浆面层强度。
（2）压光时间过迟，水泥的胶凝体结构已形成硬化，表面较干，表面层的毛细孔及抹痕没有办法去掉，硬性压光极易损伤表面的强度和抗磨性能。
（3）施工人员为了操作方便，洒水湿润并强行抹压，造成地面内部结构破坏，强度降低，导致起砂。
5.未进行适当的养护和保温措施
（1）未能及时养护或养护不充分。砂浆拌和后，经过初凝和终凝到硬化，在潮湿环境的水化作用下，继续向水泥颗粒内部深入进行，砂浆的强度在水化作用下不断增长。如果养护时间过早，表面较“嫩”，水分太多，会导致表面的脱皮、起砂；如果养护时间过长，硬化的深层作用会因为水化热引起的水分迅速蒸发，形成缺水状态，减缓硬化速度，使得强度与耐磨能力明显降低。
（2）在没有保温措施的冬期低温施工时，砂浆容易受冻，表面的强度被破坏，且受冻后，体积膨胀，在解冻后不能恢复，使得空隙率变大，表面形成松散的颗粒，大幅降低了表面的强度，经人走动就会起砂。
优秀企业推荐
三角形分割线
6.没有实行有力的成品保护
在水泥地面砂浆强度没有达到一定强度时，上人走动或进行下道工序，地面扰动较大，破坏了强度和抗磨性，从而导致表面出现松散颗粒，引起地面被摩擦返砂。
水泥砂浆地面起砂预防措施
1.严控原材料
（1）水泥的选用
在水泥品种的选择上应优先选用普通硅酸盐水泥。因普通硅酸盐水泥具有水化热高、抗冻性好且早期强度增长较快、安定性好等优点，有利于冬期施工，能有效地防止地面早期受冻。另外不得混用水泥，禁用火山灰水泥。特别要注意面层所用水泥品种与底层细石混凝土所用水泥强度等级、品种是否一致。严禁使用存放期超过3个月的过期水泥及受潮、结块水泥。对进场使用的水泥必须进行安定性及强度试验，合格后方准使用。
（2）细骨料的选用
应严格控制不得使用细砂，宜采用中粗或粗砂，采用细度模数在3.0~2.3之间的中砂且含泥量不应大于3%。因为使用细砂拌制的砂浆往往干缩性大，地面易开裂，保水性也差，不利于地面砂浆压光。
2.严格控制水灰比
水灰比的大小是直接影响砂浆强度的一个重要因素。在工程施工中，要适当控制水灰比，使砂浆处在半干硬性状态，用于地面的水泥砂浆稠度不应大于35mm。
3.控制施工工艺
（1）水泥砂浆地面施工前，基层必须清理干净。清理后应提前2~3d洒水，湿润基层。
（2）水泥砂浆地面应尽量安排在墙面、天花板的粉刷等装饰工程完成之后进行。施工必须一次成活，严禁修补，剔凿。

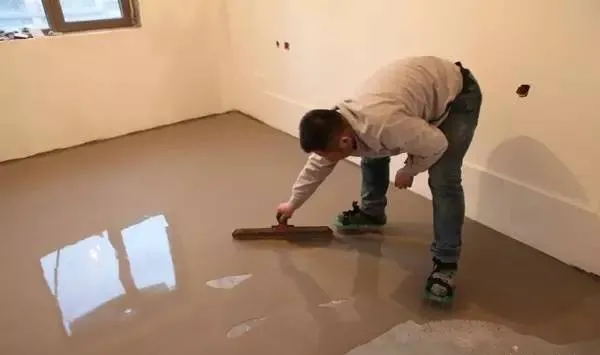

（3）掌握好压光时间，一般不应少于3遍。第1遍应在面层铺设后，先用木抹子槎打，抹压平整，达到面层材料均匀、紧密，与基层结合牢固，以表面不出现水层为宜；第2遍压光应在水泥砂浆初凝后进行(一般指上人时有脚印但不明显下陷)，把凹坑、砂眼、脚印等压平整、不漏压，这样能有效消除的气泡和孔隙等地面面层的缺陷；第3遍压光要在水泥砂浆终凝前完成，是压光的关键工序，压光时用力均匀，消除抹痕，使表面光滑平整。
4.做好养护工作
产品的保护和养护尤为重要，水泥砂浆面层养护时间应根据面层表面物理特征确定，即看见表面开始泛白，用手指甲划表面显示出白色划痕即可养护。养护周期应控制在7~14d为宜，以满足水泥砂浆强度增长要求。
严禁在强度较低时过早使用，如若使用势必中断养护，影响强度增长，面层则遭损伤。严禁在新做好的水泥面层上拌和砂浆，否则会使原有光洁的面层受损变得粗糙而引起起砂现象。在养护期间，严禁上人作业或堆物，减少地表面的磨擦、扰动，以保证强度的抗磨性。
5.切实重视冬期施工
冬季有冰冻现象，切实保障地面的冬期施工。水泥地面一般面积大，面层薄，又是湿作业，故一定要注意冻害问题，特别是防止早期受冻，必须确保施工环境的温度应在5℃以上。
除此之外，冬季使用炉火升温时，要架设烟囱向室外排放烟气，切勿在新做的水泥地面上生炭火升温。因为燃烧会产生二氧化碳，它将与水泥水化后生成的尚未结晶硬化的氢氧化钙起化学反应，生成有害物质碳酸钙，它能阻碍水泥的水化作用，导致面层强度急剧下降，从而造成地面返砂。
我要评论
