近几年世界各地兴起了
打造 巨型木质建筑的热潮

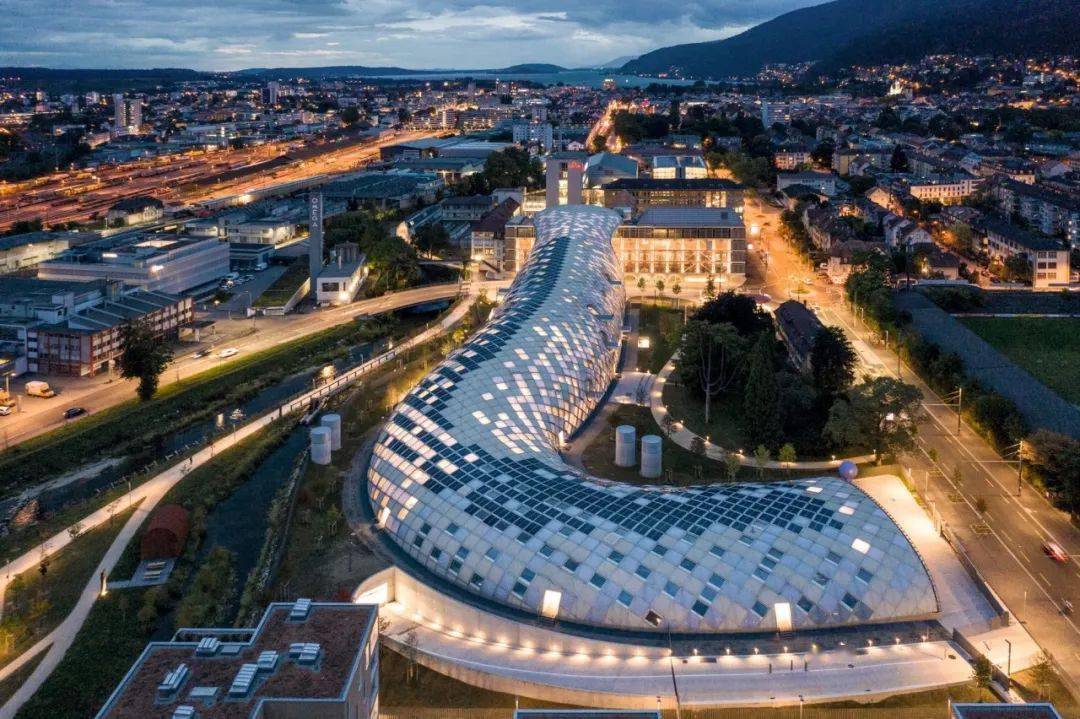

你们还记得去年年底落成使用
由 坂茂设计的 全球最大的木构建筑
在瑞士贝尔城的Swatch新总部
该项落地过程非常曲折
落成后，坂茂甚至表示
“这个项目改变了我一生！”
纵观建筑史，你会发现
混凝土使罗马帝国得以扩张
使钢铁致密的城市达到了以前无法想象的高度
而塑料则使建筑内部和建筑经济得以重振
而到了21世纪， 木材在经历几千年的沉寂后
又重新被赋予了奇迹般的地位
尽管其粗糙的表面和独特的组装方式
看起来似乎与当前全球大量的建筑发展需求相反
但木材的耐用性、可再生性和封存碳的能力
引发了建筑业者的关注，并大量投资于未来
近日，又一工程学上的杰作
由HESS TIMBER设计的
全球最大木构装配式球体让众多设计师叹为观止
01.
全球最大木构装配式球体
© Corvin Oelschlaeger

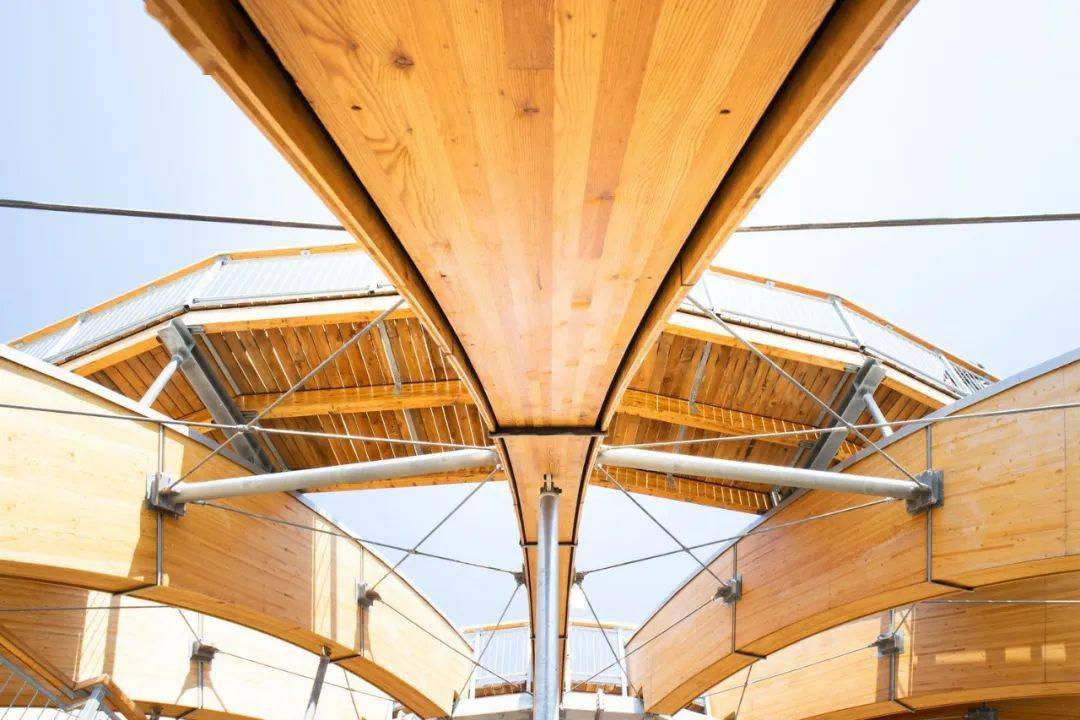

作为一件工程学上的杰作
球体于2019年在德国滨湖施泰因贝格正式对外开放

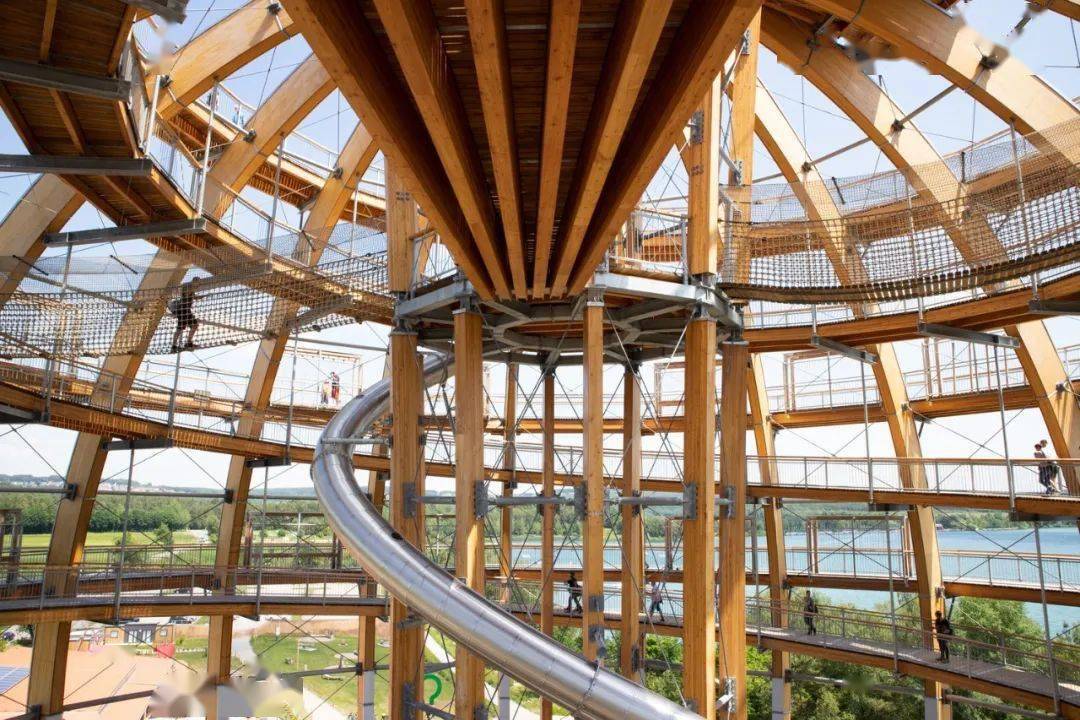

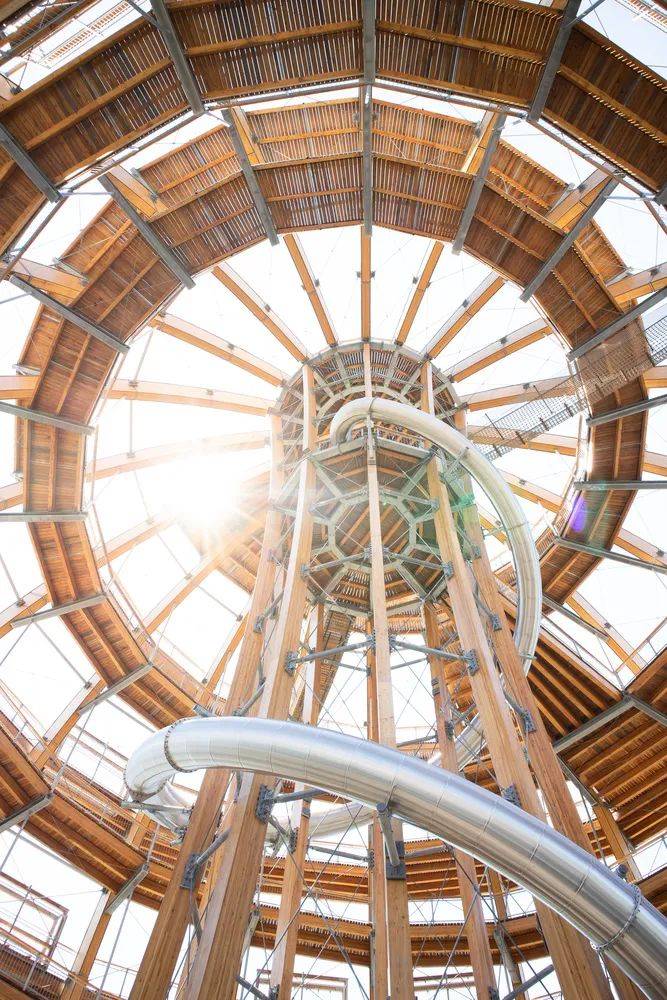

这个木球是目前世界上
最大的可于内部行走的木制球形装置
由inMotion Park Seenland GmbH投资建造
内部最多可容纳950人
© Klaus Schicker
轴测图
© Corvin Oelschlaeger
项目在诸多方面都表现出目前的最高水准
例如超过500吨的重量、40米的高度
和50米的球形直径
这些数据都使得该装置在极远处
就可以被人所察觉
© Corvin Oelschlaeger
此外，该项目还使用了
627立方米的胶合层压木材
190吨的钢制部件
40000个螺丝、18000个螺栓
3300平方米的砌面板和2200米的栏杆
而这些还都仅仅只是该项目的冰山一角
© Corvin Oelschlaeger

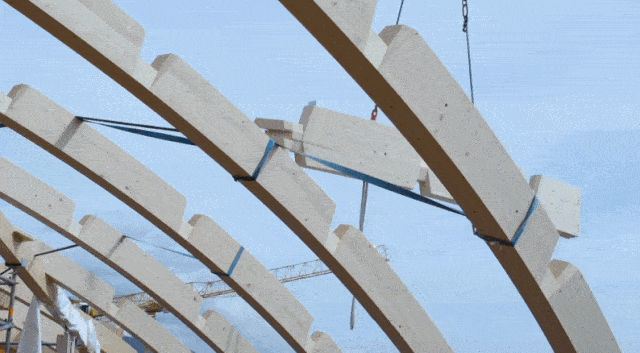

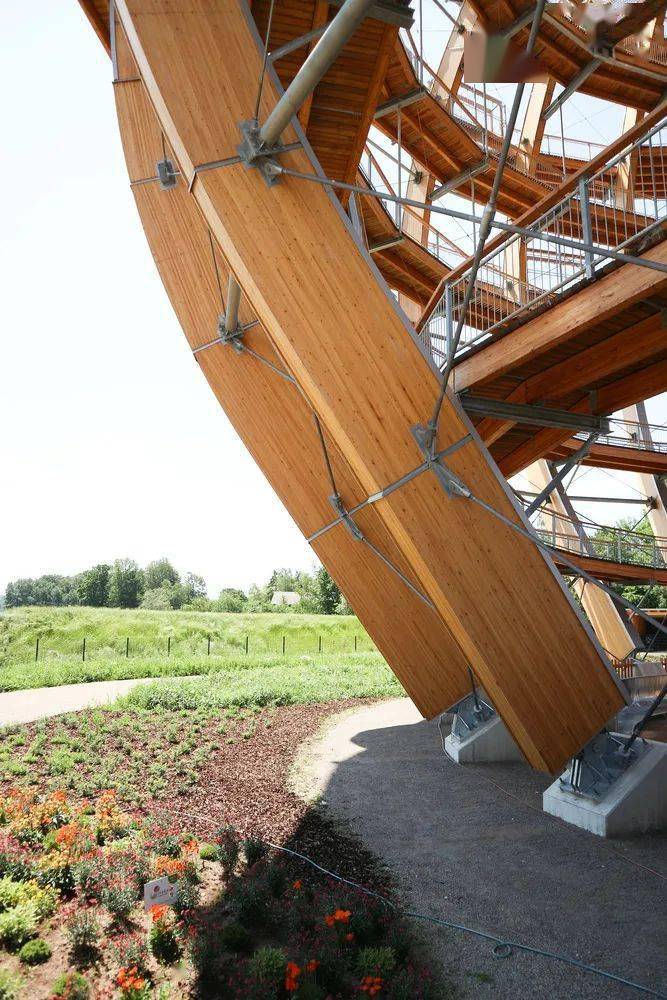

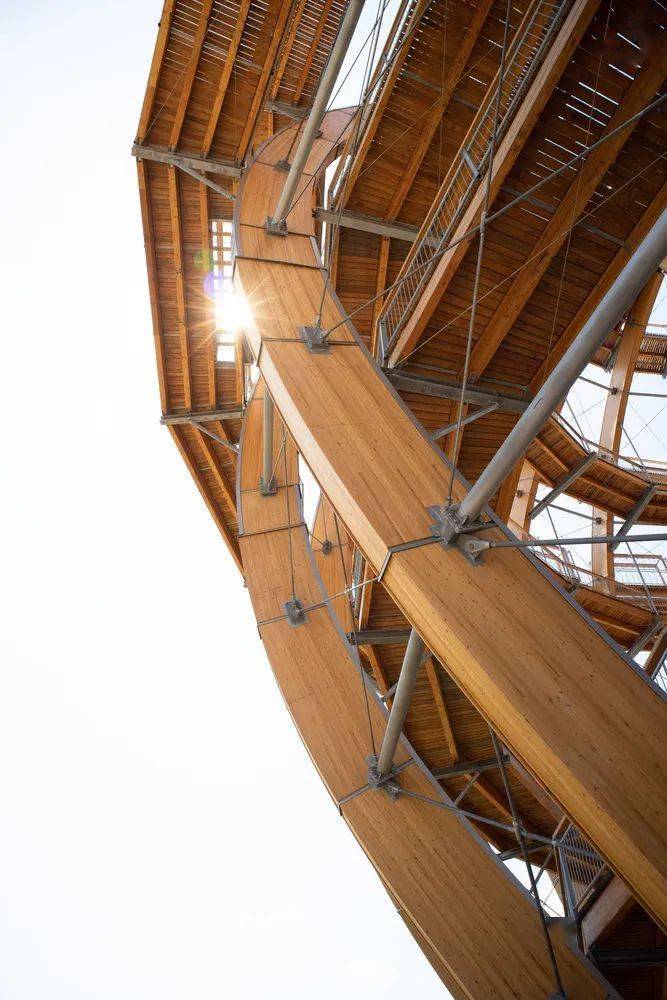

该木球外部的结构元素长约55米
并含有15米的拱形雕刻部分
正因为该装置复杂的结构设计
建筑师在一开始就和业主Almholz以及相应的合作商
制定了全面而富有逻辑的组装方案
© Corvin Oelschlaeger
所有的装置零部件都是在Kleinheubach的工厂
提前加工制作完成的，每个部件的重量大致都是17吨
等这些部件被送到装配现场后
工人们就会根据事先制定好的方案，将其依次组装
© Corvin Oelschlaeger
© Corvin Oelschlaeger
鉴于该装置复杂的支撑结构、建筑外形
以及独特的建造装配技术
该项目足以成为HESS TIMBER经手项目中的
一个里程碑
而复杂的预制造流程及随后现场的装配工作
更是该项目所攻克的一大难关
© Corvin Oelschlaeger
© Corvin Oelschlaeger
© Klaus Schicker
此外还有今年年初建成的
瑞典最高的木构建筑
02.
瑞典最高的木构建筑

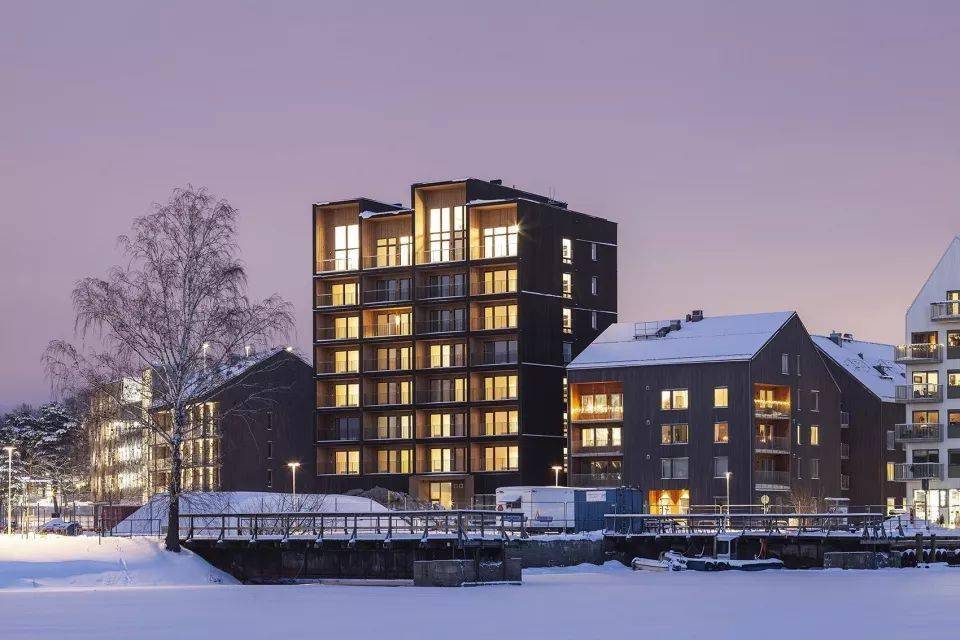

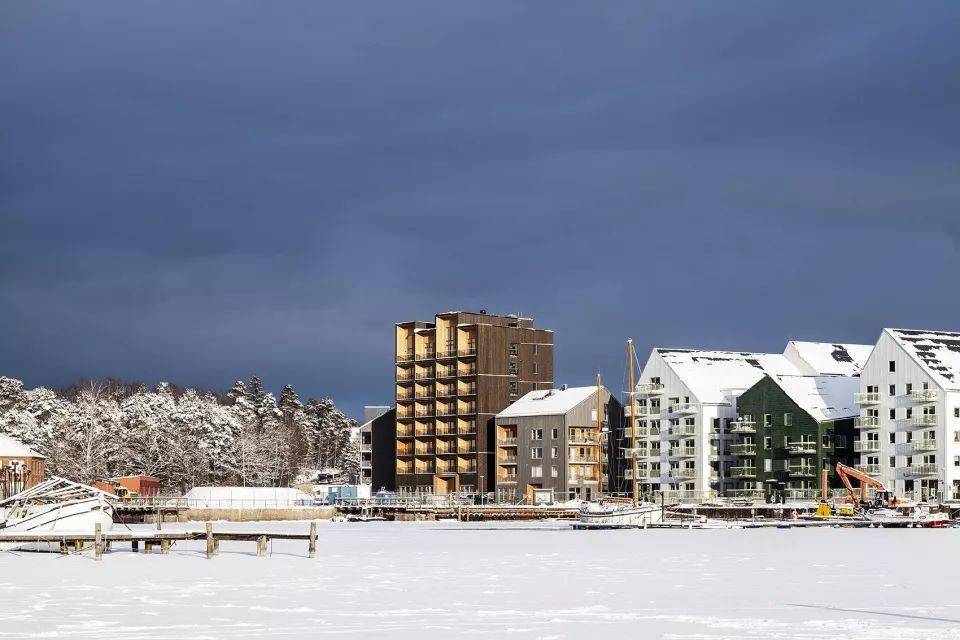

瑞典现有最高的木构建筑 © Nikolaj Jakobsen
该住宅建筑位于韦斯特罗斯的Kajstaden区
Kajstaden住宅楼楼高8层
建筑一楼拥有加高的层高
建筑顶楼则为双层复式
建筑物的所有结构
包括墙体，横梁，阳台，电梯及楼梯间等
均由正交层板胶合木（CLT）建成
该建筑的建造由
Martinsons, Bjerking 和 Consto AB合作完成
开发商为Slättö Förvaltning
住宅享有美兰湖景色 © Nikolaj Jakobsen

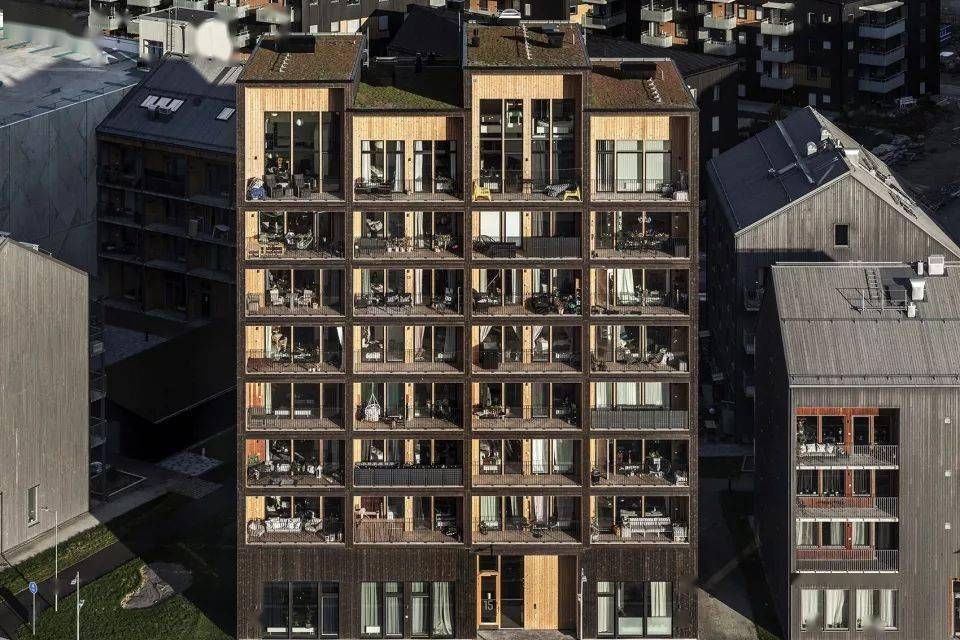

住宅立面，顶楼双层复式 © Nikolaj Jakobsen
住宅一楼层高加高 © Nikolaj Jakobsen
建筑立面精致的细节 © Nikolaj Jakobsen

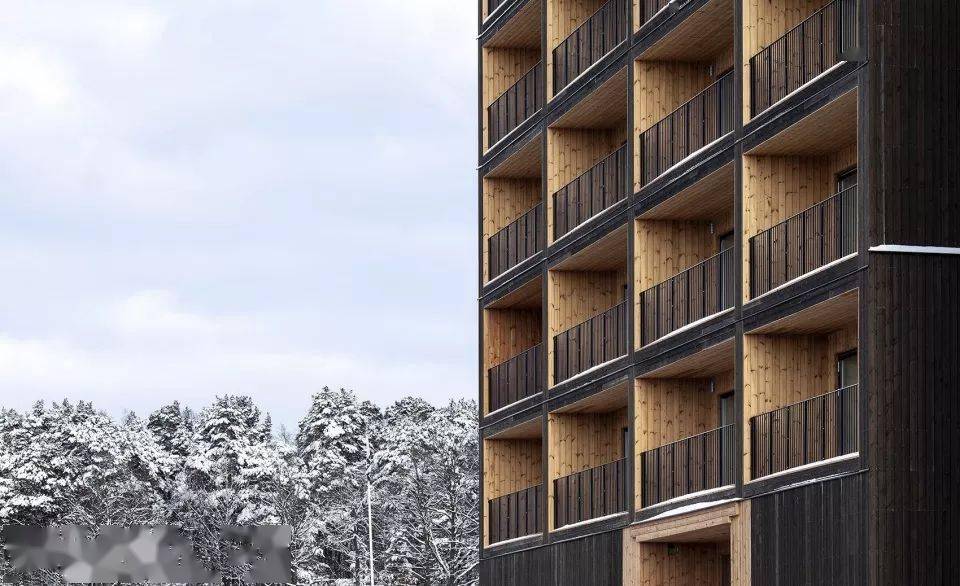

木质阳台 © Nikolaj Jakobsen
木材拥有诸多优势
一方面木材是可再生资源
另一方面木构建筑的能源及碳排放量较低
利用CNC（数控技术）研磨实木
再胶合生产木材是一种高精度的加工技术
它能够生产出不用添加其他材料的气密性墙体
节能在这一过程中得到实现
建造中的住宅楼 © C.F. Moller Architects
木材较轻的自重也降低了材料的运输次数
从而在施工期间创造了更安全，安静，高效的工作环境
Kajstaden住宅楼每层被分为四个公寓
每层楼平均耗费四个工匠三天的时间建造完成
结构的衔接采用了机械接头和螺钉
使得建筑可以被拆分，建筑材料可以回收再利用

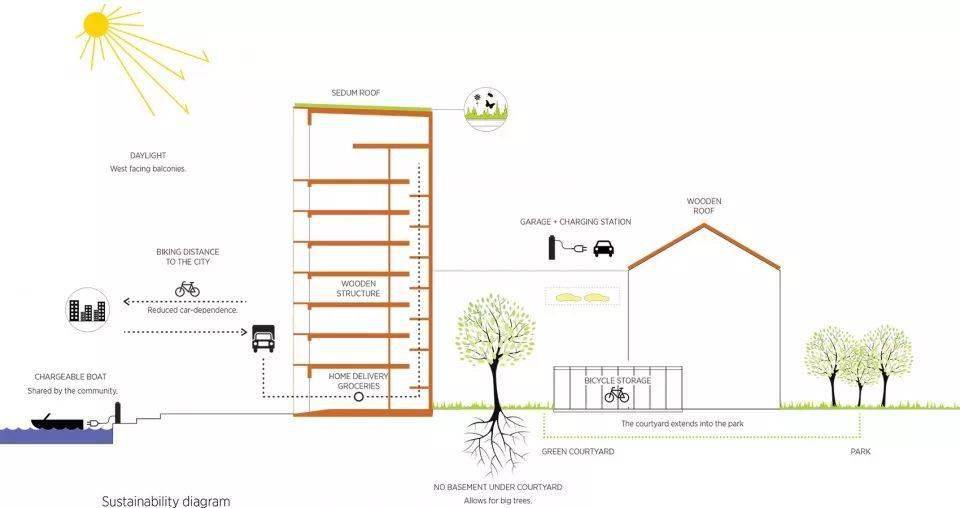

可持续性策略 © C.F. Moller Architects
C.F. Møller Architects 的
可持续性工程师Rob Marsh 说到：
“木材技术为建造的每个环节
都赋予了生物循环方向的新价值
对于实现基于生物的循环经济至关重要
在建筑物的整个生命周期中
用实木代替混凝土可降低总计550吨的二氧化碳排放量
住宅区远眺 © Nikolaj Jakobsen

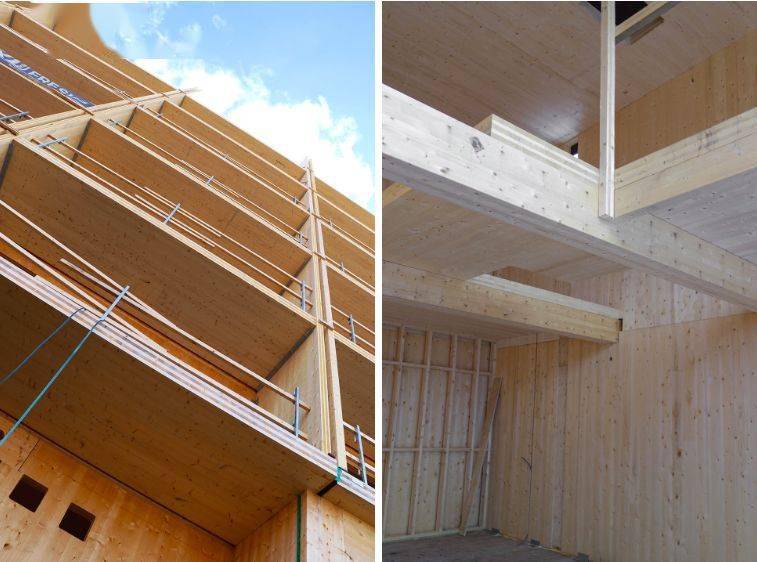

正交层板胶合木（CLT）结构 © C.F. Moller Architects
木构建筑建造细节 © C.F. Moller Architects
03.
世界最大木结构建筑

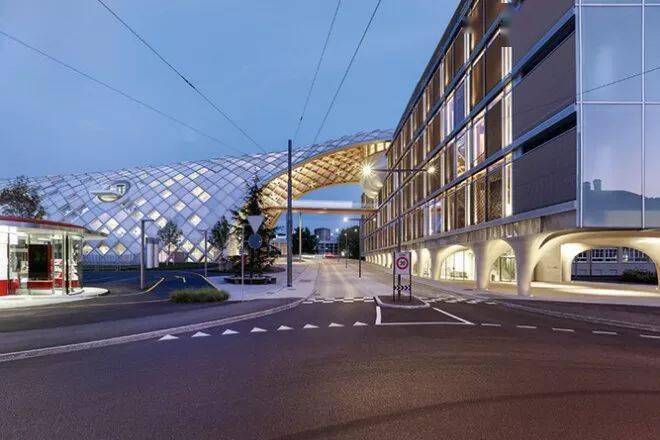

说会前文提到的改变 坂茂一生的大楼
在去年10月3日举行了落成典礼

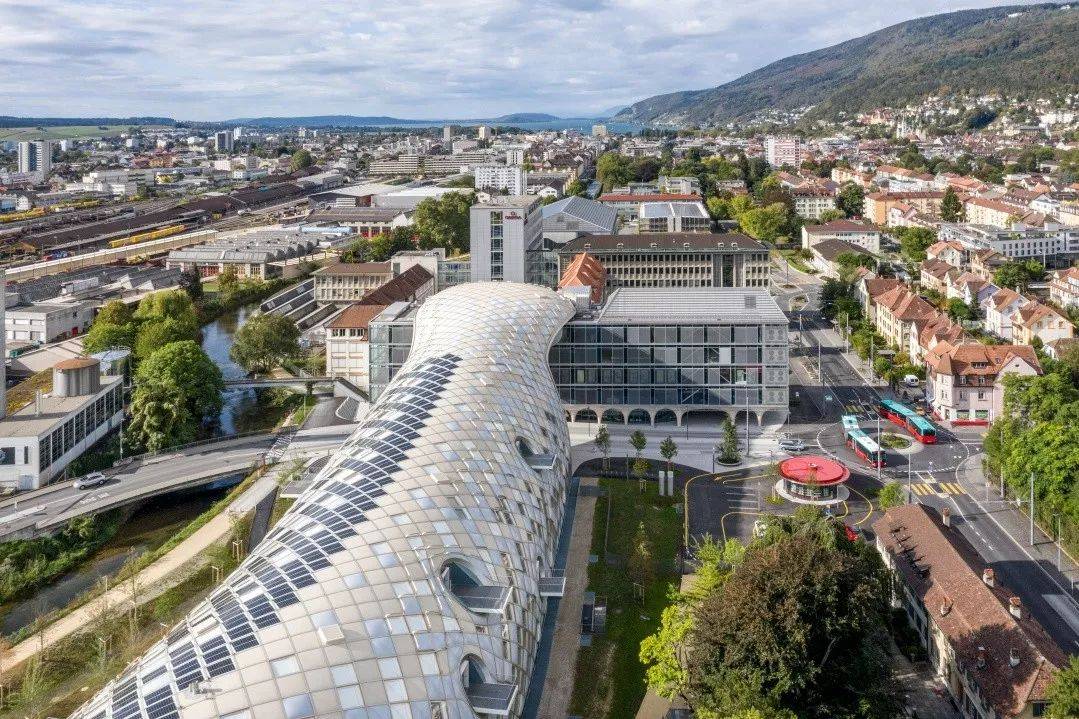

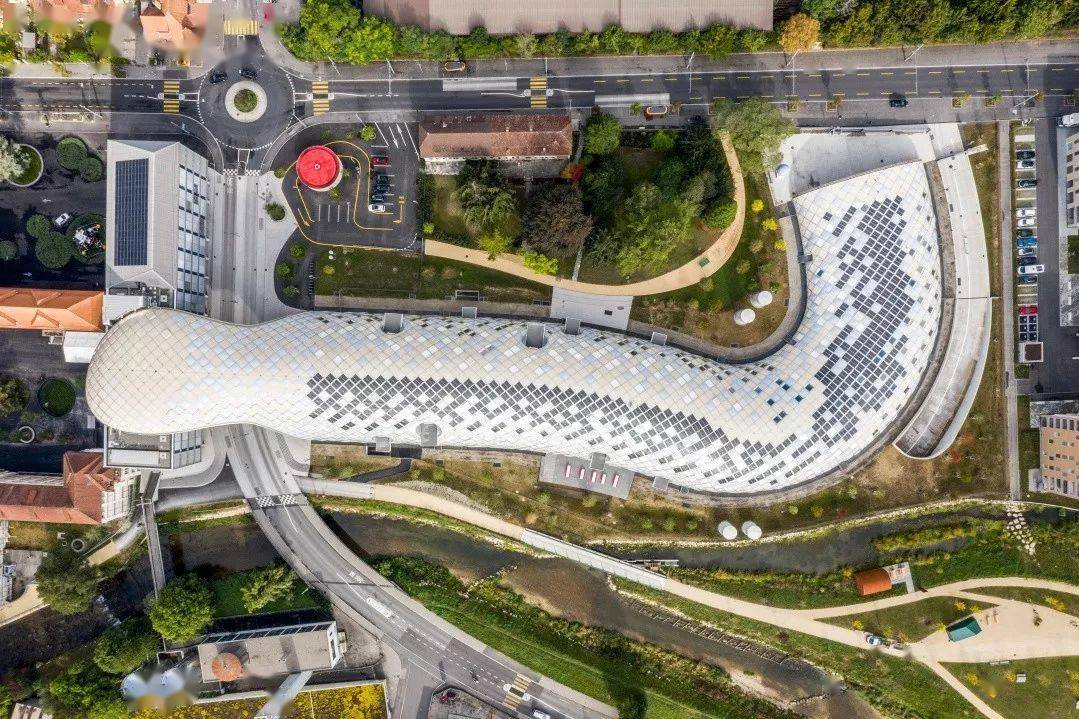

“世界最大的钟表制造商Swatch集团的新大楼”
“历时5年，耗资 2.2 亿美元”
“总长度足足有240米”
“被称为世界最大木结构建筑之一”
概况中的每一个数字都触目惊心
传统的办公大楼都有个共同的特点：高
而坂茂这次运用不寻常的设计
打破了经典办公建筑的传统
新大楼的高度才不过27米
（差不多9层楼）
长度却足足有240米
（差不多80层楼）
建筑材料：瑞士云杉
和坂茂一直以来坚守和推崇的一样：
利用环保材料，减少建筑废料
这次的新大楼坂茂就地取材
选择了产自瑞士当地的云杉
建筑基础材料的需求量很大

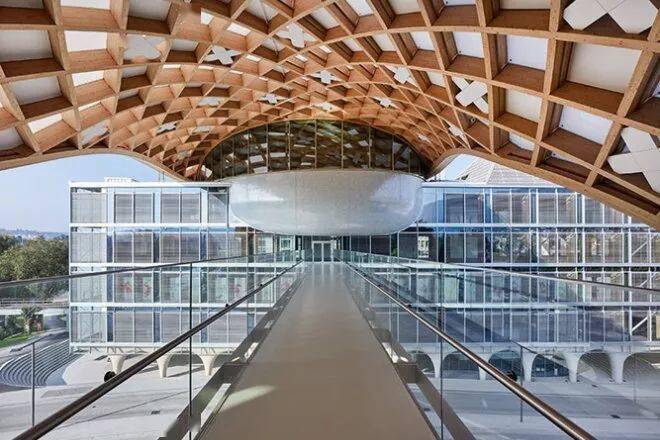

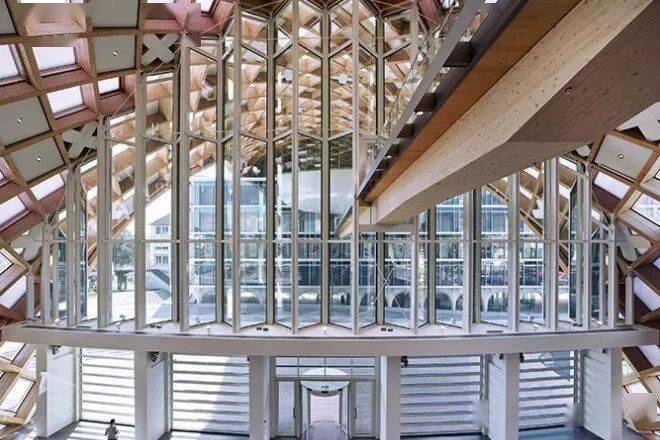

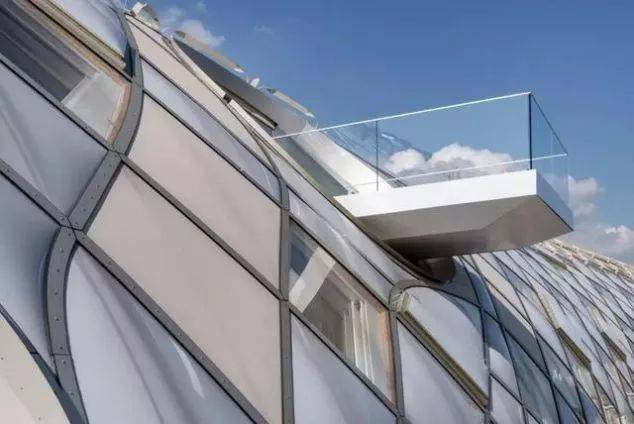

大楼外立面全部被木质框架覆盖着木质框架
所以木材的用量足足有1997立方米
虽然数字庞大
但是对于瑞士森林的生长速度
这批木材仅仅需要10小时就可以重新生产！

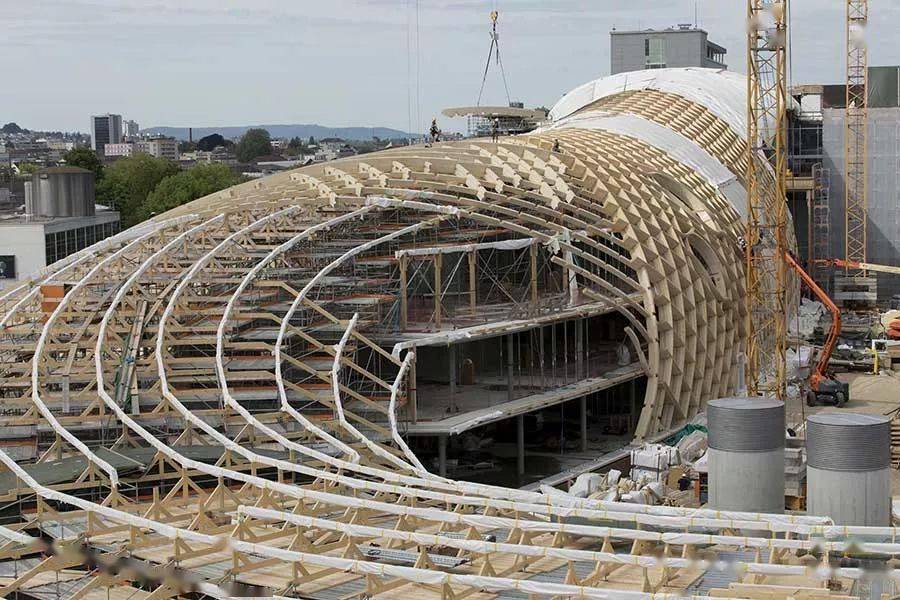

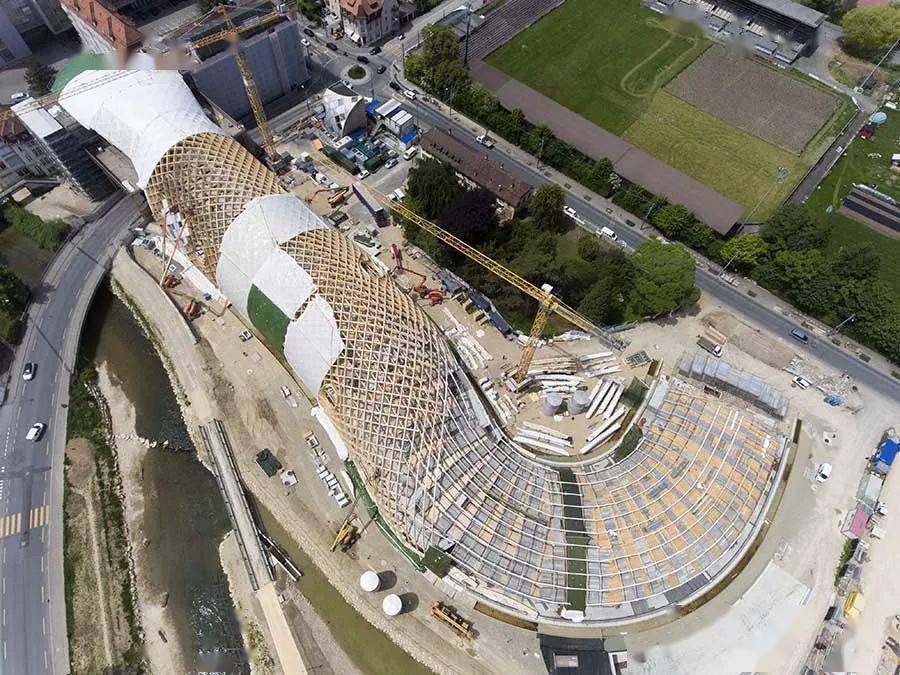

新大楼的施工难度真的数一数二
怎么说呢？
整个建筑的构件没有一个是完全一样的
全部都是单独生产的
而且它的组装过程就像榫卯结构
需要巧妙的搭配组装
也就是说4600个完全不一样的独立木制构建
需要施工人员一个一个组装
这工程是不是极其庞大了~

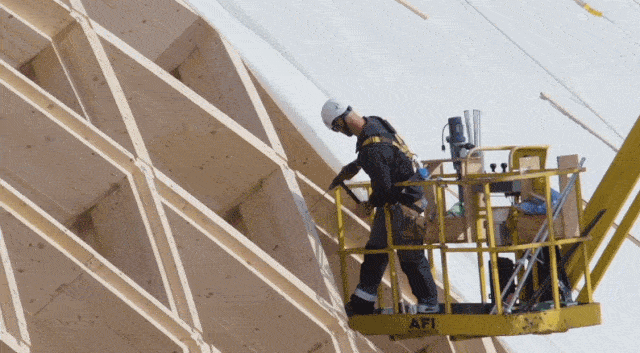

而且施工人员只要带着锤子和一些螺丝
就可以将这些建构组装好
即使再庞大的木质构建都可以被简单的锁紧
在建筑行业这样会对气候产生巨大影响的行业中
可再生资源的利用潜力尚未得到很好的开发
我们比以往任何时候都更加关注木构建筑
尽管 目前木材仍是很难被选做高层建筑的建造材料
然而，使行业使用木材并了解其所带来的新机遇
并不是一件容易的事情
